汽車修理技能知識：汽車制動防抱死系統的作用及分類
制動防抱死系統是一種主動安全裝置，其英文名稱是Anti-lock Braking System(制動防抱死系統),縮寫為ABS。
電子控制制動防抱死系統在汽車原有制動系統的基礎上，增設了一套電子控制裝置，其功用是：在汽車制動過程中，自動調節車輪的制動力，防止車輪抱死，從而獲得最佳制動性能(提高方向穩定性、增強轉向控制能力、縮短制動距離),減少交通事故。
一、制動防抱死系統的作用
1.單通道式ABS

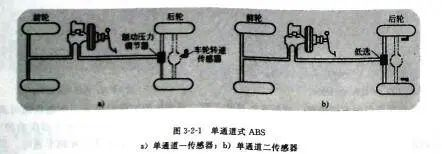

單通道式ABS如圖3-2-1所示，通常是對兩后輪采用同軸控制方式，設有一個或兩個輪速傳感器，采用一個輪速傳感器的將傳感器安裝在后橋主減速器處，采用兩個輪速傳感器的則在后輪上各裝一個，并采用低選原則控制。由于前輪未進行防抱死控制，因而汽車制動時的轉向操縱性沒有提高。但單通道ABS結構簡單、成本低，因此在一些載貨汽車上還有應用。
2.雙通道式ABS

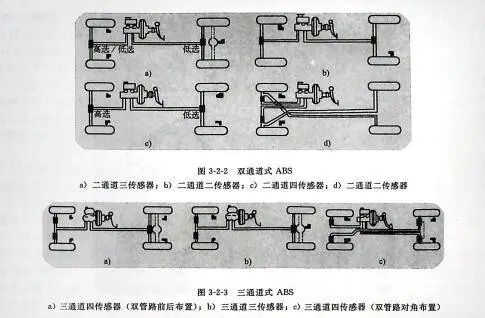

雙通道式ABS有不同的形式如圖3-2-2所示。雙通道結構比較簡單，但難以同時兼顧制動時的方向穩定性、轉向操縱性及制動效能，因此目前在汽車上已很少使用
3.三通道式ABS
三通道式ABS一般是前輪采用獨立控制式，后輪采用低選控制式，如圖3-2-3所示。圖3-2-3c)所示的ABS后輪制動管路中各裝有一個制動壓力調節器，但兩調節器由ECU按低選原則一同控制，因此實際上是一個控制通道。
4.四通道式ABS

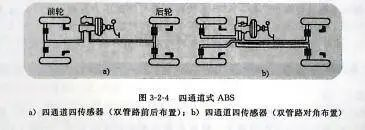

四通道式ABS4個車輪均采用獨立控制式，如圖3-2-4所示。
